Selección de ventiladores industriales

Selección de ventiladores industriales: curva, eficiencia y margen de crecimiento

Elegir un extractor o ventilador industrial no se trata solo de “más HP” o “más caudal”. Un equipo mal seleccionado puede generar ruido, vibración, consumo eléctrico alto y, peor aún, no entregar el flujo real cuando el sistema se ensucia o cambia el proceso. Esta selección de ventiladores se basa en tres pilares: entender la curva del ventilador, buscar el punto de mayor eficiencia y dejar un margen de crecimiento realista para el futuro.
Colector de polvo ciclónico múltiple con ductos galvanizados y ventilador — separación de partículas por fuerza centrífuga

Curva del ventilador: dónde trabaja tu sistema

La curva del ventilador relaciona caudal (m³/h o CFM) con presión estática (Pa o inWG). Tu sistema (ductería, filtros, campanas, codos, rejillas) también tiene una curva: a mayor caudal, mayor pérdida de presión. El punto donde ambas se cruzan es el “punto de operación” real.

Qué revisar en la curva:

Punto de operación

Caudal objetivo a la presión real.

Zona estable

Evita operar muy cerca del extremo izquierdo (riesgo de inestabilidad, ruido y vibración).

Reserva de presión

Considera filtros cargados y variaciones de proceso.

Eficiencia: el costo real está en la energía

La mayor parte del costo de un ventilador industrial está en el consumo eléctrico durante su vida útil. Por eso, en la selección de ventiladores conviene buscar operar cerca del punto de mayor eficiencia  y con un motor adecuado.

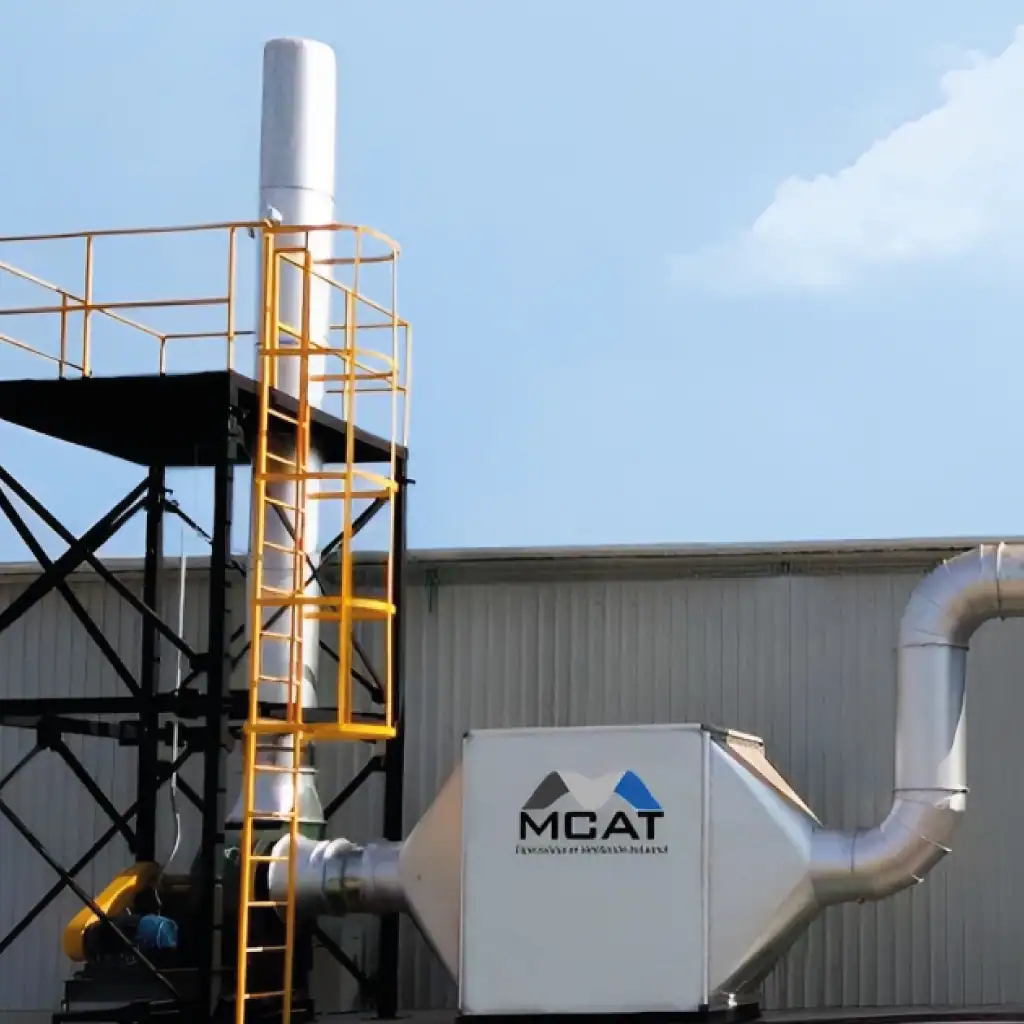

Sistema de ventilación industrial MCAT con ventilador centrífugo, caja plenum, ductos y chimenea en exterior

Margen de crecimiento: crecer sin cambiar el equipo

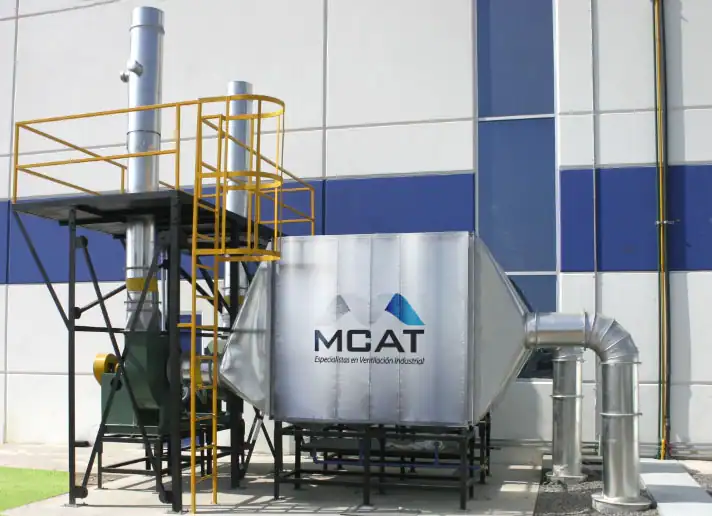

Sistema de ventilación industrial MCAT con caja plenum, ventilador centrífugo, ductos galvanizados y chimenea exterior

Las plantas cambian: se agregan campanas, se extiende ductería, sube la carga de filtros o se incrementa producción. El margen de crecimiento no es “poner un ventilador enorme”, sino planear una reserva controlada.

Cómo definir el margen correcto

  • Contempla filtros sucios.
  • Reserva de caudal.
  • Reserva de presión.
  • Evita sobredimensionar.

En Ventilación México te ayudamos con la selección de ventiladores y extractores: levantamiento en sitio, cálculo de pérdidas, curvas, eficiencia y margen de crecimiento.

Solicita tu diagnóstico y propuesta.
